Description

Caractéristiques Générales

Paramètre	Spécification

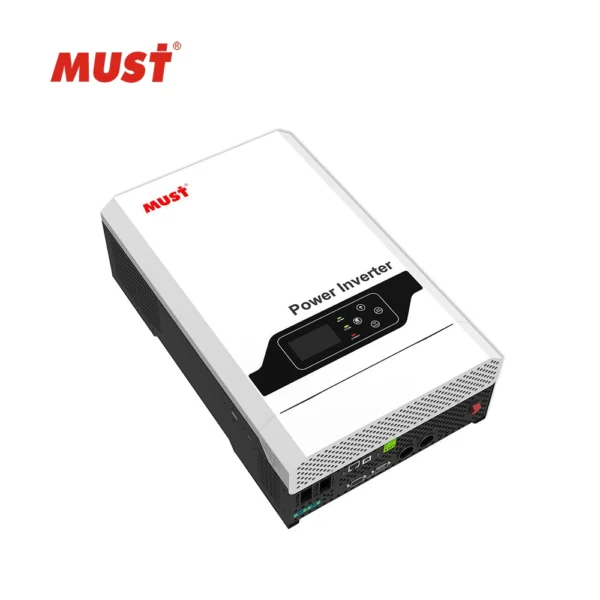

Modèle	MUST PRO 5.2KW Hybrid/Off-Grid
Type	Onduleur Hybride Solaire Professionnel
Puissance Nominale	5200W (5.2KW)
Puissance de Pointe	10400W (2 × puissance nominale)
Technologie	DSP haute fréquence avec transformateur toroïdal
Architecture	Double conversion online

Entrée DC (Côté Batterie)

Paramètre	Spécification
Tension Nominale DC	48VDC
Plage de Tension d’Entrée	42.0V – 64.0V
Tension de Coupure Basse	42.0V ± 0.5V
Tension de Récupération	46.0V ± 0.5V
Tension de Coupure Haute	64.0V ± 0.5V
Courant DC Max	108A
Courant de Charge Max	80A
Consommation à Vide	< 40W
Mode Veille	< 15W

Sortie AC

Paramètre	Spécification
Tension de Sortie	220/230/240VAC (ajustable) ± 1%
Fréquence de Sortie	50/60Hz ± 0.05Hz
Forme d’Onde	Sinusoïdale Pure
Distorsion Harmonique (THD)	< 2% (charge linéaire)
THD (charge non-linéaire)	< 5%
Facteur de Crête	3:1
Rendement	> 94% à pleine charge
Rendement de Pointe	96%
Facteur de Puissance	0.9 – 1.0
Surcharge Admissible	110% – 60 sec / 130% – 30 sec / 150% – 10 sec

Contrôleur de Charge Solaire MPPT PRO

Paramètre	Spécification
Type de Contrôleur	MPPT (Maximum Power Point Tracking)
Courant de Charge Solaire Max	80A
Tension PV Max (Voc)	145VDC
Tension MPPT Optimale	60V – 115V
Puissance PV Max Recommandée	3200W (48V système)
Efficacité MPPT	> 99.5%
Plage de Tension MPPT	60V – 145V
Protection PV	Polarité inverse, court-circuit
Algorithme MPPT	Perturbation & Observation adaptatif

Chargeur AC Intégré PRO

Paramètre	Spécification
Courant de Charge AC	15A – 60A (programmable)
Tension d’Entrée AC	170VAC – 280VAC
Fréquence d’Entrée	45Hz – 65Hz auto-détection
Algorithme de Charge	4 étapes (Bulk/Absorption/Float/Equalisation)
Tension de Float	54.0V (ajustable 48V-58V)
Tension d’Absorption	57.6V (ajustable 48V-62V)
Tension d’Égalisation	58.8V (programmable)
Facteur de Puissance Entrée	> 0.99

Modes de Fonctionnement Avancés

Mode	Description	Paramètres
Mode Priorité Solaire	Utilise l’énergie solaire en priorité	Seuil batterie programmable
Mode Priorité Réseau	Utilise le réseau en priorité	Timer programmable
Mode Économie d’Énergie	Optimise selon tarifs horaires	6 plages programmables
Mode Backup (UPS)	Bascule automatique instantanée	Synchronisation réseau
Mode Bypass	Contournement en cas de surcharge	Automatique/Manuel
Mode ECO	Rendement optimisé charge faible	Activation < 25% charge
Temps de Transfert	< 4ms (mode online) / < 10ms (mode eco)	Ajustable

Système de Protection Complet

Type de Protection	Seuil d’Activation	Récupération
Protection Surcharge	105% – 110% charge nominale	Automatique après 30s
Protection Court-Circuit	Instantanée < 10μs	Manuel/Auto configurable
Protection Surchauffe	> 70°C température interne	Auto < 60°C
Protection Surtension DC	> 64VDC	Automatique
Protection Sous-tension DC	< 42VDC	Automatique > 46V
Protection Inversion Polarité	Fusible DC 200A	Remplacement fusible
Protection Retour AC	Relais bidirectionnel	Automatique
Protection Foudre	Varistor 40KA	Auto-régénérant
Protection Surintensité	Disjoncteur magnétothermique	Réarmement manuel

Conditions Environnementales

Paramètre	Spécification
Température de Fonctionnement	-10°C à +55°C
Déclassement Thermique	50% à 55°C
Température de Stockage	-25°C à +70°C
Humidité Relative	0% – 95% (sans condensation)
Altitude Max	4000m (déclassement >2000m)
Niveau Sonore	< 45dB à 1 mètre
Niveau Sonore (eco mode)	< 35dB
Refroidissement	Double ventilateur PWM intelligent
Protection IP	IP20 (IP31 avec kit optionnel)

Caractéristiques Physiques

Paramètre	Spécification
Dimensions (L × P × H)	468 × 295 × 188 mm
Poids Net	18.5 kg
Poids Brut	21 kg
Matériau Boîtier	Alliage aluminium anodisé
Couleur	Gris anthracite RAL 7016
Indice de Protection	IP20 (usage intérieur)
Montage	Rack 19″ ou mural renforcé
Ventilation Requise	15cm minimum tous côtés

Interface et Communication PRO

Paramètre	Spécification
Affichage	LCD couleur 3.5″ tactile
Résolution Écran	480×320 pixels
Indicateurs LED	6 LED état système multicolores
Port Communication	RS232 / RS485 / USB 2.0
Ethernet	RJ45 10/100 Mbps
WiFi	802.11 b/g/n (module optionnel)
Protocoles	Modbus RTU/TCP, SNMP v3
Logiciel Monitoring	Windows/Mac/Linux/Android/iOS
Cloud Monitoring	Plateforme web sécurisée SSL
Data Logging	365 jours mémoire interne
Alarmes Sonores	4 niveaux configurables
Contact Sec	3× relais programmables
Télécommande	LCD sans fil 50m portée

Compatibilité Batteries Étendue

Type de Batterie	Tension Absorption	Tension Float	Égalisation
AGM/VRLA	57.6V	54.0V	Non
Gel Scellée	56.8V	53.6V	Non
OPzV Tubulaire	58.4V	54.4V	Optionnel
Batterie Ouverte	58.8V	55.2V	59.2V
Lithium LiFePO4	Programmable BMS	Programmable	Non
Lithium NMC	Via protocole CAN	Via protocole	Non
Capacité Recommandée	200Ah – 1000Ah	–	–
Tension par Cellule	2.4V max	2.25V nominal	2.45V

Fonctionnalités Parallèle/Phase

Configuration	Spécification
Parallèle Max	6 unités (31.2KW)
Triphasé	3 unités (3×5.2KW)
Redondance N+1	Supportée
Load Sharing	Automatique ±5%
Communication	CAN Bus isolé
Synchronisation	< 20ms
Hot Swap	Oui avec bypass

Performances Électriques

Paramètre	Valeur
Temps de Réponse	< 20ms
Régulation Statique	± 1%
Régulation Dynamique	± 5%
Récupération Dynamique	< 50ms
Capacité Charge Non-Linéaire	100%
Déséquilibre Phase	< 2% (triphasé)
Isolation Galvanique	3000VAC/1min
Courant de Fuite	< 3.5mA

Normes et Certifications

Certification	Référence	Validité
Sécurité Électrique	IEC/EN 62109-1/2	2025
Performance UPS	IEC/EN 62040-1/2/3	2025
EMC/EMI	EN 61000-6-1/2/3/4	2025
Directive Basse Tension	2014/35/EU	Permanent
CEM	2014/30/EU	Permanent
RoHS	2011/65/EU	Conforme
CE Mark	EN 60950-1	Valide
Anti-îlotage	VDE 0126-1-1	Conforme

Informations Complémentaires

Paramètre	Spécification
Garantie Standard	3 ans pièces et main d’œuvre
Extension Garantie	Jusqu’à 10 ans disponible
MTBF	> 100,000 heures
MTTR	< 30 minutes
Disponibilité	> 99.98%
Durée de Vie Estimée	> 15 ans
Maintenance	Annuelle recommandée
Pays de Fabrication	Allemagne (assemblage final)
Support Technique	24/7 Hotline multilingue
Mise à Jour Firmware	OTA (Over The Air)
Audit Énergétique	Inclus première année

Accessoires Optionnels

Accessoire	Description	Référence
Kit IP31	Protection poussière/eau	KIT-IP31-5K
Module WiFi	Connexion sans fil	WIFI-MOD-5K
Capteur Température	Compensation batteries	TEMP-SENS-48
Hub CAN	Connexion batteries lithium	CAN-HUB-PRO
Kit Parallèle	Câbles et cartes	PAR-KIT-5K
Bypass Manuel	Maintenance sans coupure	BYP-MAN-5K
Kit Anti-Foudre	Protection Type 1	SPD-T1-5K

L’onduleur MUST PRO 5.2KW représente le summum de la technologie hybride professionnelle. Ainsi, avec 5200W de puissance continue, il alimente des installations complètes. De plus, le système 48V garantit une efficacité maximale pour projets exigeants.

Par ailleurs, conçu pour applications industrielles et commerciales critiques. En conséquence, fiabilité et performance sans compromis. Finalement, la solution définitive pour l’indépendance énergétique professionnelle.

Télécharger fiche technique Onduleur Off-grid Must 5200VA/5200W
